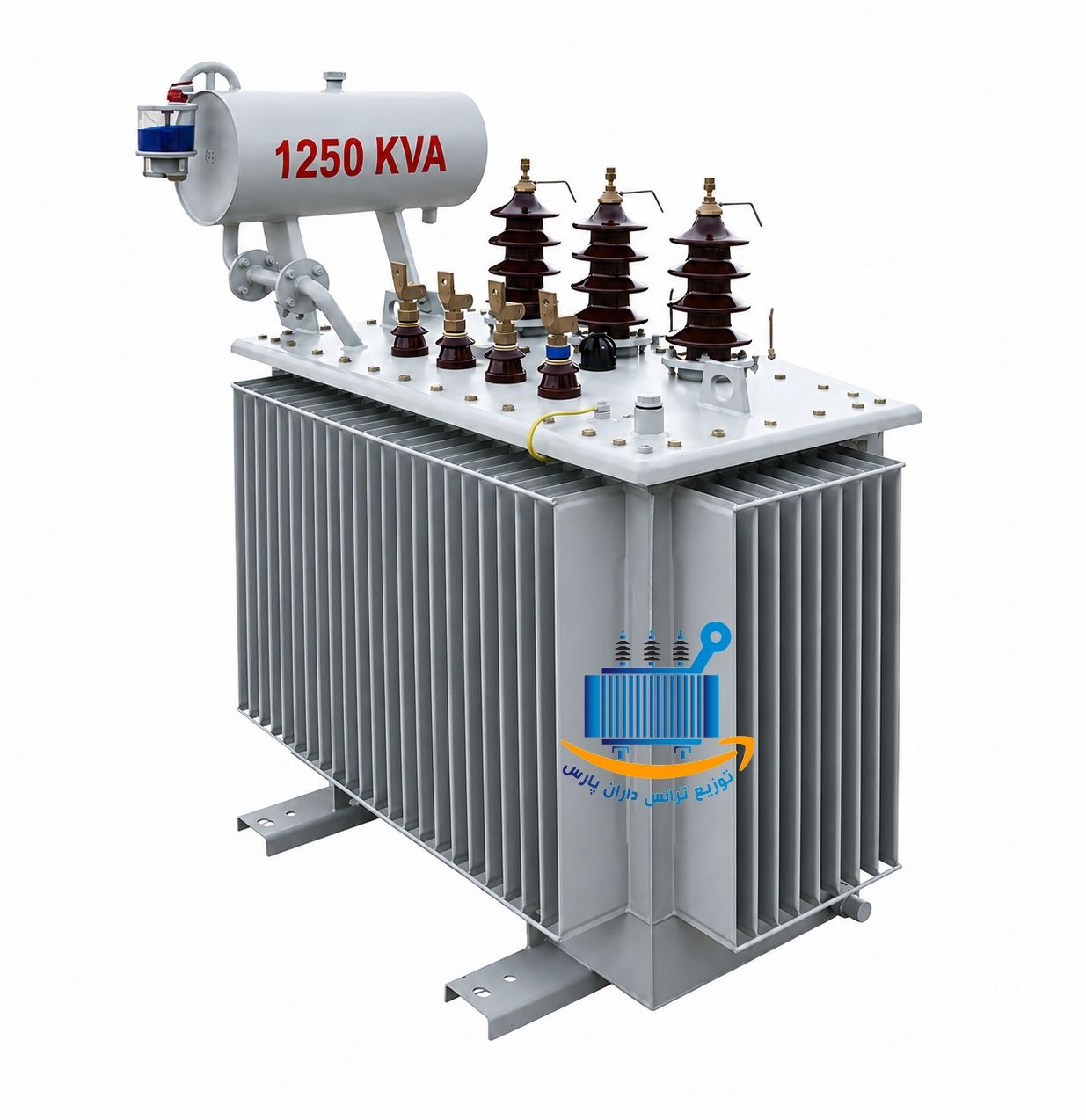

ترانسفورماتور ۱۲۵۰kVA نرمال ردیف 11kV

ترانس سه فاز هرمتیک ۱۲۵۰ کیلو ولت آمپر ایران ترانسفو

ترانسفورماتور هرمتیک ۱۲۵۰kVA ایران ترانسفو ورودی ۲۰kv (نسبت ولتاژ ۰.۴-۲۰ kV) در دسته ترانس های توزیع روغنی بدون منبع انبساط هرمتیک است.

این ترانس فاقد رله حفاظتی عمودی، رله فشار شکن، Pressur gauge، ترمومتر سیم پیچ و محفظه رطوبت گیر است.

از ترانس ۶۳۰ تا ۲۰۰۰ کیلو ولت آمپر ترمومتر روغن و از ۱۰۰۰ تا ۲۰۰۰ کیلو ولت آمپر رله حفاظتی عمودی روی ترانس نصب است.

انواع ترانس هرمتیک یا به اصطلاح maintenance free یا همان ترانس بی احتیاج به نگهداری است از این جهت بسیار مناسب مناطقی با دسترسی پایین نگهداری است.

ترانسفورماتور هایی که دارای سیستم بسته ای بوده و روغن آنها با هوای آزاد و اکسیژن و رطوبت موجود در آن هیچگونه ارتباطی ندارند، به ترانسفورماتورهای هرمتیک مشهورند.

در کارخانجات ایران ترانسفو، ترانسفورماتورهای هرمتیک در دو نوع، هرمتیک با بالشتک گازی (رادیاتوری) و روغنی (پره ای) طراحی و ساخته می شوند.

– ترانسفورماتورهای هرمتیک با بالشتک گازی (رادیاتوری): این ترانسفورماتور ها بطور کلی بر دو نوع بوده و در هر محدوده قدرت قابل ساخت می باشند. محفظه گاز در این ترانسفورماتورها علاوه بر جلوگیری از ارتباط روغن با هوای محیط نقش حجم الاستیک را ایفا می نماید.

– ترانسفورماتورهای هرمتیک روغنی (پره ای): در این نوع از ترانسفورماتورها از خاصیت ارتجاعی پره های خنک کننده (وله ها) ، برای جبران تغییرات حجم روغن استفاده شده است، به طوریکه در اثر افزایش حجم روغن، پره ها باز و در اثر کاهش حجم روغن پره ها فشرده می شوند.

نوسانات بار و فشار در طی عمر ترانسفورماتورهای مذکور، پره ها را در معرض پدیده خستگی قرار می دهد.

لذا طراحی این ترانسفورماتورها باید به گونه ای باشد که تنشهای حاصله از حد تنش خستگی پره ها تجاوز ننماید.

بکارگیری سیستمهای پیشرفته جوشکاری و استفاده روش های مناسب تولید مخزن تاثیر مهمی در افزایش عمر مخازن ترانسفورماتورهای مذکور دارد.

این نوع ترانسفورماتورها کاملا از روغن پر شده و در محدوده ظرفیت ترانسفورماتورهای توزیع ساخته می شوند.

ابعاد و مشخصات فنی ترانسفورماتور هرمتیک ۱۲۵۰kVA ایران ترانسفو:

1. استاندارد *IEC60076
2. ولتاژ اسمی: ۲۰kV
3. توان اسمی: ۱۲۵۰kVA
4. جریان خروجی نامی: ۱۸۰۴A
5. نوع خنک کنندگی: *ONAN
6. نوع روغن: معدنی
7. LV بوشینگ : (DT ۱/۳۱۵۰(۴
8. HV بوشینگ: (۳)۲۰/۲۵۰-۵۰۰
9. فرکانس کارکرد: ۵۰
10. مدت زمان اتصال کوتاه: ۲
11. بیشنه دمای محیط: ۴۵
12. ارتفاع نصب: ۱۰۰۰ متر
13. فام رنگ: RAL7032
14. Sight glass: دارد
15. فاصله چرخ ها: ۸۲۰ میلی متر
16. ابعاد ترانس ۱۲۵۰kVA هرمتیک: 2038×1220×1870
