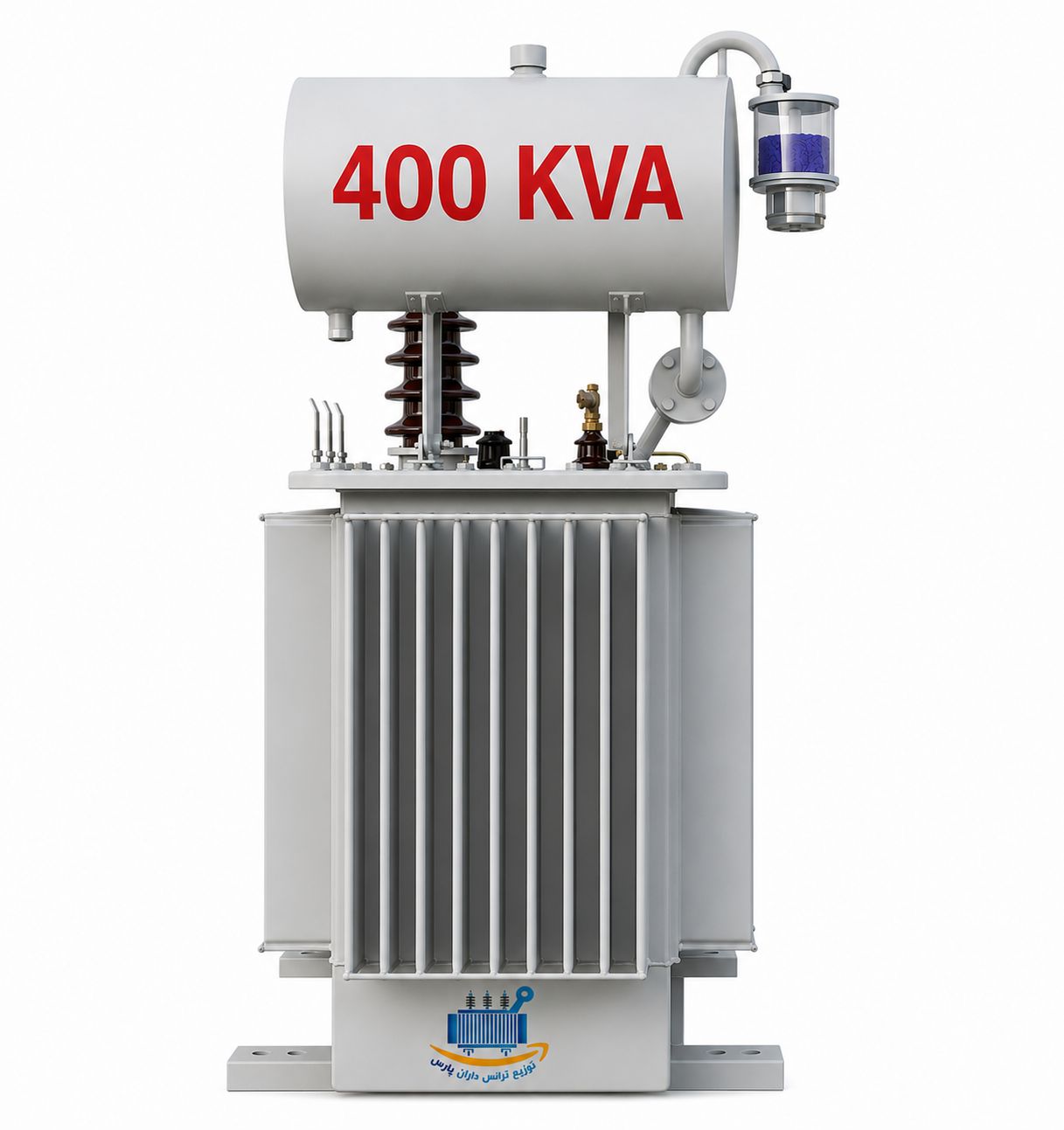

ترانسفورماتور ۴۰۰KVA ردیف 11kV

مشخصات فنی ترانسفورماتور روغنی نرمال 400KVA ردیف 11 ایران ترانسفو

• ولتاژ ورودی و خروجی: ترانسفورماتور کاهنده وظیفه کاهش جریان ولتاژ را به عهده دارد و در این ترانسفورماتور نرمال 400KVA میزان 11 کیلو ولت ولتاژ ورودی در سیم پیچ اولیه (فشار قوی) به 0.4 کیلو ولت ولتاژ خروجی در سیم پیچ ثانویه (فشار ضعیف) تبدیل می گردد.
• نرخ امپدانس: میزان مقاومتی که در مدار الکتریکی در خطوط توزیع برق در اثر اعمال ولتاژ به جریان اتفاق می افتد 6 درصد است.
• فرکانس نامی: این ترانسفورماتور سه فاز دارای فرکانس نامی 50 هرتز می باشد.
• توان نامی: توان نامی در واقع قدرت اسمی است که برای ترانسفورماتور ایران ترانسفو در نظر گرفته می شود که در اینجا 400 کیلو ولت آمپر می باشد.
• گروه برداری: Dyn5 گروه برداری است که نشان می دهد با اینکه اتصالات موجود در سیم پیچ های این دستگاه از نوع سه فاز می باشد اما در سیم پیچ فشار قوی اتصالات مربوطه به شکل D یا مثلث و در سیم پیچ فشار ضعیف این اتصالات به شکل y ستاره و n نول انجام می پذیرد.
• دمای محیط: حداکثر دمای محیط برای این دستگاه 40 درجه سانتی گراد است.

بوشینگ های فشار قوی و ضعیف ترانسفورماتور روغنی نرمال ایران ترانسفو

برای اینکه فاصله عایقی بین محل اتصال کابل یا شینه نسبت به سطح درپوش و اتصال به منبع تغذیه و مصرف کننده رعایت گردد ترانسفورماتور روغنی ایران ترانسفو دارای بوشینگ های فشار قوی و ضعیف هستند. برای اینکه بتوان یک بوشینگ مناسب را انتخاب کرد می بایست به فاکتورهایی از جمله ولتاژ، جریان عبوری، رطوبت و آلودگی محیط و البته شرایط نصب در بیرون (Outdoor) و یا داخل (Indoor) توجه شود. برای اینکه بتوان فاکتورهای گفته شده را تامین نمود می بایست بوشینگ ها دارای طول خزش متفاوت بر اساس استانداردهای DIN42539، DIN42539، DIN42531 و … تعیین و نصب گردد. به طور معمول بوشینگ هایی که از عم 12 کیلو ولت و بیشتره بهره می برند زمانی استاندارد خواهند بود که دارای جرقه گیر باشند و تنظیم فاصله این جرقه گیر ها با توجه به شرایط محیط نصب انجام می شود. جرقه گیرها وظیفه دارند از ترانسفورماتور توزیع در برابر موج ولتاژ ناگهانی و همچنین انتقال ولتاژ اضافی به زمین از طریق بدنه ترانس حفاظت کنند. از این رو نیاز است به تنظیم فاصله بین آن ها دقت شود. زمانی که ردیف ولتاژ 11 کیلو ولت می باشد، فاصله بین مرکز بوشینگ و جرقه گیر 85 میلی متر و فاصله جرقه گیر ها 135 میلی متر در مکان سرپوشیده و در فضای آزاد این فواصل به ترتیب 85 میلی متر و 150 میلی متر خواهد بود. برای ترانسفورماتور ردیف ولتاژ 20 کیلو ولت فاصله بین مرکز بوشینگ تا جرقه گیر در محیط سرپوشیده 155 میلی متر و در فضای آزاد نیز به همین منوال است در حالی که فاصله بین بوشینگ ها در محل سرپوشیده 135 میلی متر و در حالت فضای آزاد 150 میلی متر است. در مورد ترانسفورماتور ردیف 33 کیلو ولت نیز به این صورت است که فاصله بین مرکز بوشینگ از جرقه گیر در حالت سرپوشیده و فضای آزاد برابر با 220 میلی متر بوده و فاصله جرقه گیرها از هم در حالت سرپوشیده 135 میلی متر و در حالت فضای آزاد 170 میلی متر خواهد بود. البته لازم به ذکر است که این فواصل برای ارتفاع محل نصب از سطح دریا حداکثر تا 1000 متر صدق می کنند و در ازای هر 100 متر مازاد ارتفاع از 1000 متر بیشتر این فواصل یک درصد افزایش پیدا می کند. همچنین گشتاور نامی جهت بستن و محکم کردن اتصالات برای آببندی کامل می بایست اعمال شود و نیاز است پس از چند هفته دوباره گشتاوری که اعمال شده است کنترل شود. به طور کلی بوشینگ های استاندارد شرکت ایران ترانسفو از جنس چینی یا پرسیلین بوده که دارای سطوح خارجی همراه با لعاب قهوه ای رنگ است. برای اینکه از خرش جلوگیری شود، همواره می بایست روی بوشینگ ها تمیز گردد. پس از تمیز کاری آن ها به صورت دوره ای و بررسی آنها از لحاظ شکستگی، در صورت وجود آسیب و خرابی می بایست تعویض و یا تعمیر گردند. لازم به ذکر است که قطعات رسانای موجود در ترانسفورماتور از جنس برنج یا مسر و واشرهای لاستیکی از جنس مخصوصی ساخته شده اند که نه تنها در برابر روغن ترانس مقاوم باشد بلکه در برابر اشعه فرابنفش نیز مقاومت داشته باشد.

ابعاد و مشخصات ترانسفورماتور ۴۰۰KVAردیف 11 ایران ترانسفو:

1. استاندارد *IEC60076
2. ولتاژ اسمی: ۲۰kV
3. توان اسمی: ۴۰۰KVA
4. جریان خروجی نامی: ۵۷۷A
5. نوع خنک کنندگی: *ONAN
6. نوع روغن: معدنی
7. LV بوشینگ : (DT ۱/۱۰۰۰ (۴
8. HV بوشینگ: (۳)۲۰/۲۵۰-۵۰۰
9. فرکانس کارکرد: ۵۰
10. مدت زمان اتصال کوتاه: ۲
11. بیشنه دمای محیط: ۴۵
12. ارتفاع نصب: ۱۰۰۰ متر
13. فام رنگ: RAL7032
14. Sight glass: دارد
15. فاصله چرخ ها: ۶۷۰ میلی متر
16. ابعاد ترانس ۴۰۰KVA ردیف 11: 1576×840×1310
