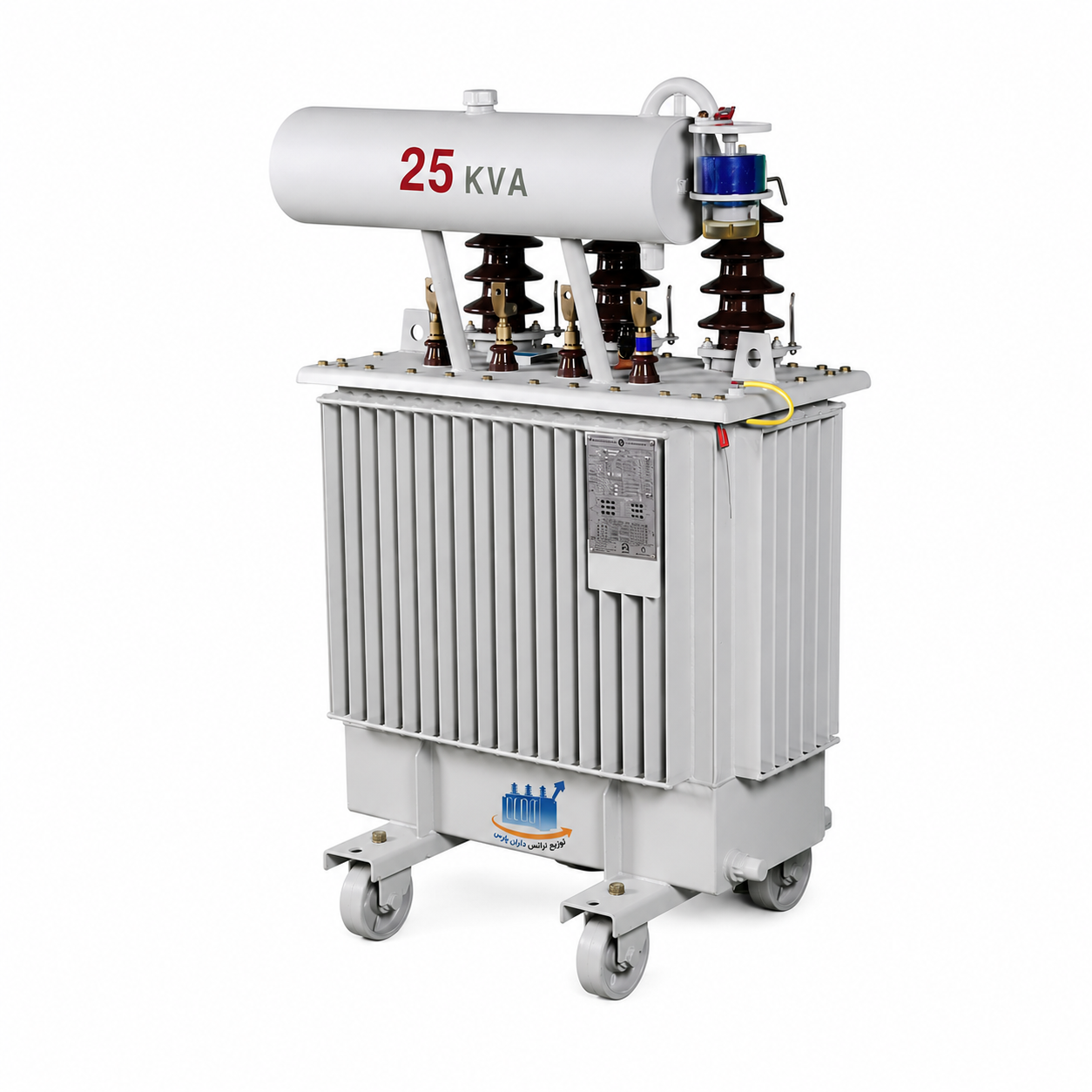

ترانسفورماتور ردیف 11 ۲۵kVA نرمال 11kV
254.000.000 تومان
- جریان نامی خروجی ترانس ۲۵KVA ردیف 11 : 36.1 آمپر
- ظرفیت بهینه ترانس ۲۵KVA ردیف 11 : 28.8آمپر
- وزن ترانسفورماتور ۲۵KVAردیف 11 : 383 کیلو گرم
- ابعاد ترانس ۲۵KVA ردیف 11 (ارتفاع×عرض×طول): 1128×690×766
اکنون موجود نیست؛ اما میتوانید این محصول را پیشخرید کنید
مشخصات فنی ترانسفورماتور روغنی نرمال 25KVA ردیف 11 ایران ترانسفو
- ولتاژ ورودی و خروجی: سیم پیچ اولیه در این ترانسفورماتور کاهنده منبع برای فشار قوی و یا جریان ورودی است که می تواند مقدار 10 کیلو ولت ولتاژ اولیه را به میزان 0.4 کیلو ولت ولتاژ ثانویه به عنوان فشار ضعیف در سیم پیچ ثانویه به عنوان ولتاژ خروجی تبدیل نماید.
- نرخ امپدانس: مقاومتی که ترانسفورماتورها به هنگام اتصال کوتاه در سیم پیچ ثانویه با اعمال درصدی از ولتاژ نامی از طرف سیم پیچ اولیه که جریان از آن عبور می کند، ایجاد می شود را امپدانس می گویند. این نرخ بر اساس درصدی از ولتاژ نامی بیان می شود که در اینجا برابر با 4 درصد است.
- فرکانس نامی: برای ترانسفورماتور فرکانسی در نظر گرفته می شود تا طراحی دستگاه بر اساس آن صورت پذیرد و این مقدار در این ترانسفورماتور نرمال برابر با 50 هرتز می باشد.
- توان نامی: توان نامی قدرتی است که برای ترانسفورماتور تخمین زده شده است و روی این دستگاه درج شده و به صورت اسمی مشخص می شود و این ترانسفورماتور دارای 25 کیلو ولت آمپر قدرت است.
- گروه برداری: Yzn5 گروه برداری است که برای این دستگاه مشخص شده است و گروه اتصال در یک ترانسفورماتور سه فاز بستگی به نحوه اتصالات سیم پیچ ها برای فشار قوی و ضعیف تعریف می شود و در حالت کلی به سه شکل مثلث، ستاره و زیگزاگ وجود دارد و این نوع اتصال ها برای سیم پیچ اولیه و ثانویه بر اساس حروف بزرگ و کوچک مشخص می گردد که در اینجا Y به معنی اتصالات سه فاز سیم پیچ اولیه به صورت ستاره، z اتصالات سه فاز مربوط به سیم پیچ ثانویه به صورت زیگزاگ و نول n می باشد.
- دمای محیط: حداکثر دمای محیط برای این ترانسفورماتور توزیع روغنی دارای منبع انبساط معادل 40 درجه سانتی گراد است.
ساختار ترانسفورماتور روغنی نرمال ایران ترانسفو
ابعاد و مشخصات
ترانسفورماتور روغنی نرمال 25KVA ردیف 11 ایران ترانسفو
:
- استاندارد *IEC60076
- ولتاژ اسمی: ۲۰kV
- توان اسمی: ۲۵KVA
- جریان خروجی نامی: ۳۶.۱A
- نوع خنک کنندگی: *ONAN
- نوع روغن: معدنی
- LV بوشینگ : (DT ۱/۶۳۰(۴
- HV بوشینگ: (۳)۲۰/۲۵۰-۵۰۰
- فرکانس کارکرد: ۵۰
- مدت زمان اتصال کوتاه: ۲
- بیشنه دمای محیط: ۴۵
- ارتفاع نصب: ۱۰۰۰ متر
- فام رنگ: RAL7032
- Sight glass: دارد
- فاصله چرخ ها: ۵۲۰ میلی متر
- ابعاد ترانس 25 ردیف 11 : 1128×690×766
| وزن | 383 کیلوگرم |
|---|---|
| ابعاد | 766 × 690 × 1128 سانتیمتر |
