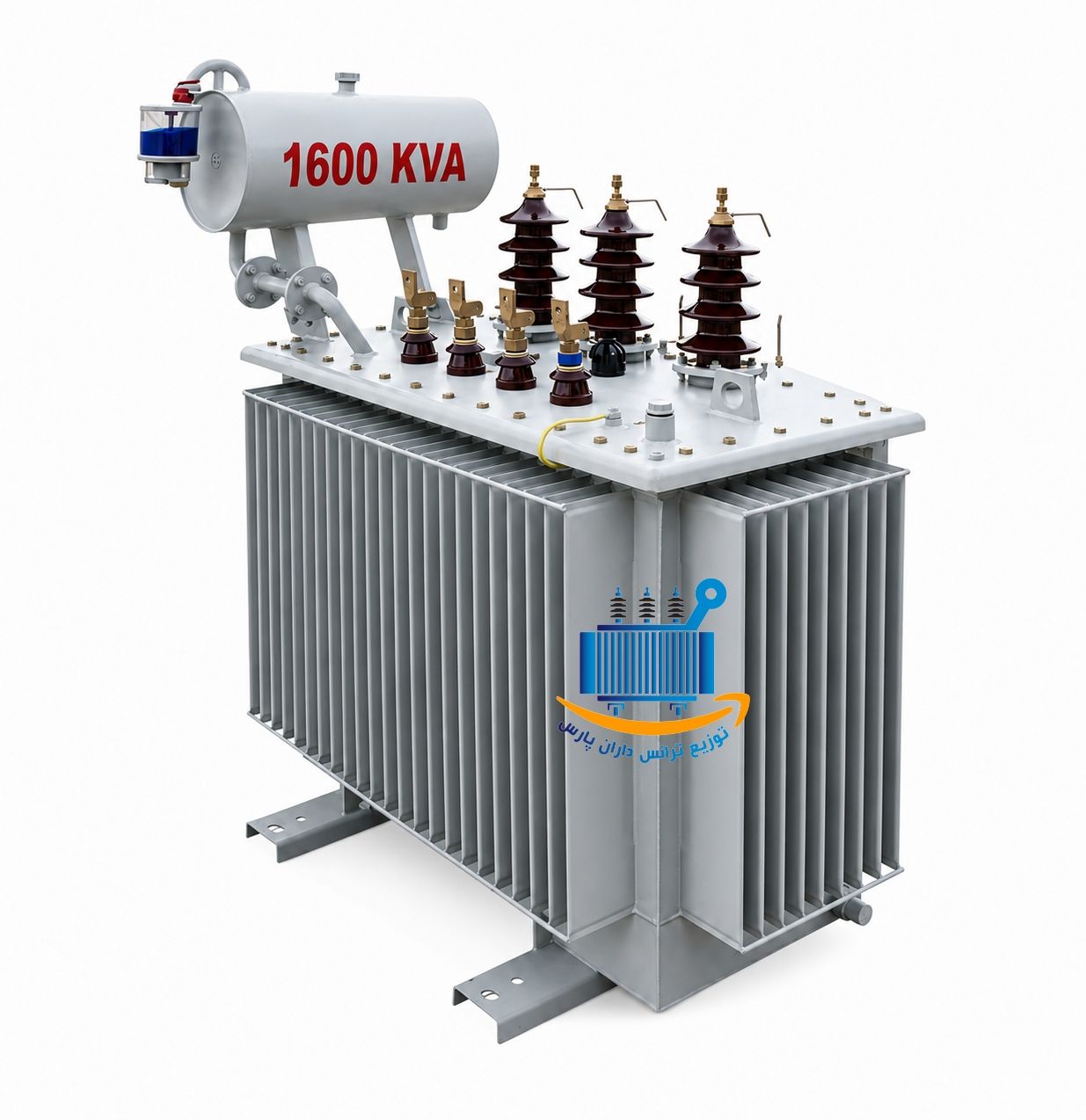

ترانسفورماتور ۱۶۰۰KVA نرمال ردیف 11kV

ترانس سه فاز هرمتیک ۱۶۰۰ کیلو ولت آمپر ایران ترانسفو

ترانسفورماتور هرمتیک ۱۶۰۰KVA ایران ترانسفو ورودی ۲۰kv (نسبت ولتاژ ۰.۴-۲۰ kV) در دسته ترانس های توزیع روغنی بدون منبع انبساط هرمتیک است. این ترانس فاقد رله حفاظتی عمودی، رله فشار شکن، Pressur gauge، ترمومتر سیم پیچ و محفظه رطوبت گیر است. از ترانس ۶۳۰ تا ۲۰۰۰ کیلو ولت آمپر ترمومتر روغن و از ۱۰۰۰ تا ۲۰۰۰ کیلو ولت آمپر رله حفاظتی عمودی روی ترانس نصب است. انواع ترانس هرمتیک یا به اصطلاح maintenance free یا همان ترانس بی احتیاج به نگهداری است از این جهت بسیار مناسب مناطقی با دسترسی پایین نگهداری است. ترانسفورماتور هایی که دارای سیستم بسته ای بوده و روغن آنها با هوای آزاد و اکسیژن و رطوبت موجود در آن هیچگونه ارتباطی ندارند، به ترانسفورماتورهای هرمتیک مشهورند. یکی از عوامل مهم تضمین عملکرد مطمئن ترانسفورماتور در طی عمر مفید آن حفظ کیفیت خواص الکتریکی مکـانیکی مـواد عایق بکار رفته در ترانسفورماتور بخصوص روغن ترانسفورماتور مواد عایق سلولوزی در سطحی مطلوب مـی باشـد. مـی تـوان از رطوبت، گازهای مخرب اکسیژن موجود در هوا بعنوان عوامل اصلی فرسودگی تسریع کننده فرآیند پیر شدن مواد عایق نام برد . مخزن ترانسفورماتور های هرمتیک به منظور جلوگیری از نفوذ عوامل مخرب به داخل ترانسفورماتور کاملا بسـته بـوده هیچگونـه تبادلی با محیط اطراف،حتی از طریق واسطه رطوبت گیر ندارد. ترانسفورماتورهای هرمتیک ایران ترانسفو در دو نوع اصلی طراحی و ساخته می شوند. از ویژگیهای مهم ترانسفورماتورهای هرمتیک عدم نیـاز بـه تصـفیه روغـن کاهش هزینه های سرویس نگهداری آنها می باشد. استفاده از این ترانسفورماتورها برای مناطق سـاحلی مکانهـای دور افتـاده کـه رطوبت هوا زیاد بوده امکان سرویسهای دوره ای به سهولت میسر نمی باشد توصیه می گردد. عدم نیاز به منبع انبساط رطوبت گیر تجهیزات حفاظتی مثل رله بوخهلتس از دیگر ویژگیهای ترانسفورماتورهای هرمتیک بوده در نتیجه بـرای مکانهـایی کـه محـدودیت ارتفاعی جهت نصب ترانسفورماتور وجود دارد استفاده از ترانسفورماتورهای هرمتیک مناسب خواهد بود .

ابعاد و مشخصات فنی ترانسفورماتور هرمتیک ۱۶۰۰KVA ردیف ۲۰kv ایران ترانسفو:

1. استاندارد *IEC60076
2. ولتاژ اسمی: ۲۰kV
3. توان اسمی: ۱۶۰۰KVA
4. جریان خروجی نامی: ۲۳۰۹A
5. نوع خنک کنندگی: *ONAN
6. نوع روغن: معدنی
7. LV بوشینگ : (DT ۱/۳۱۵۰(۴
8. HV بوشینگ: (۳)۲۰/۲۵۰-۵۰۰
9. فرکانس کارکرد: ۵۰
10. مدت زمان اتصال کوتاه: ۲
11. بیشنه دمای محیط: ۴۵
12. ارتفاع نصب: ۱۰۰۰ متر
13. فام رنگ: RAL7032
14. Sight glass: دارد
15. فاصله چرخ ها: ۸۲۰ میلی متر
16. ابعاد ترانس ۱۶۰۰KVA هرمتیک: 2128×1250×2130
