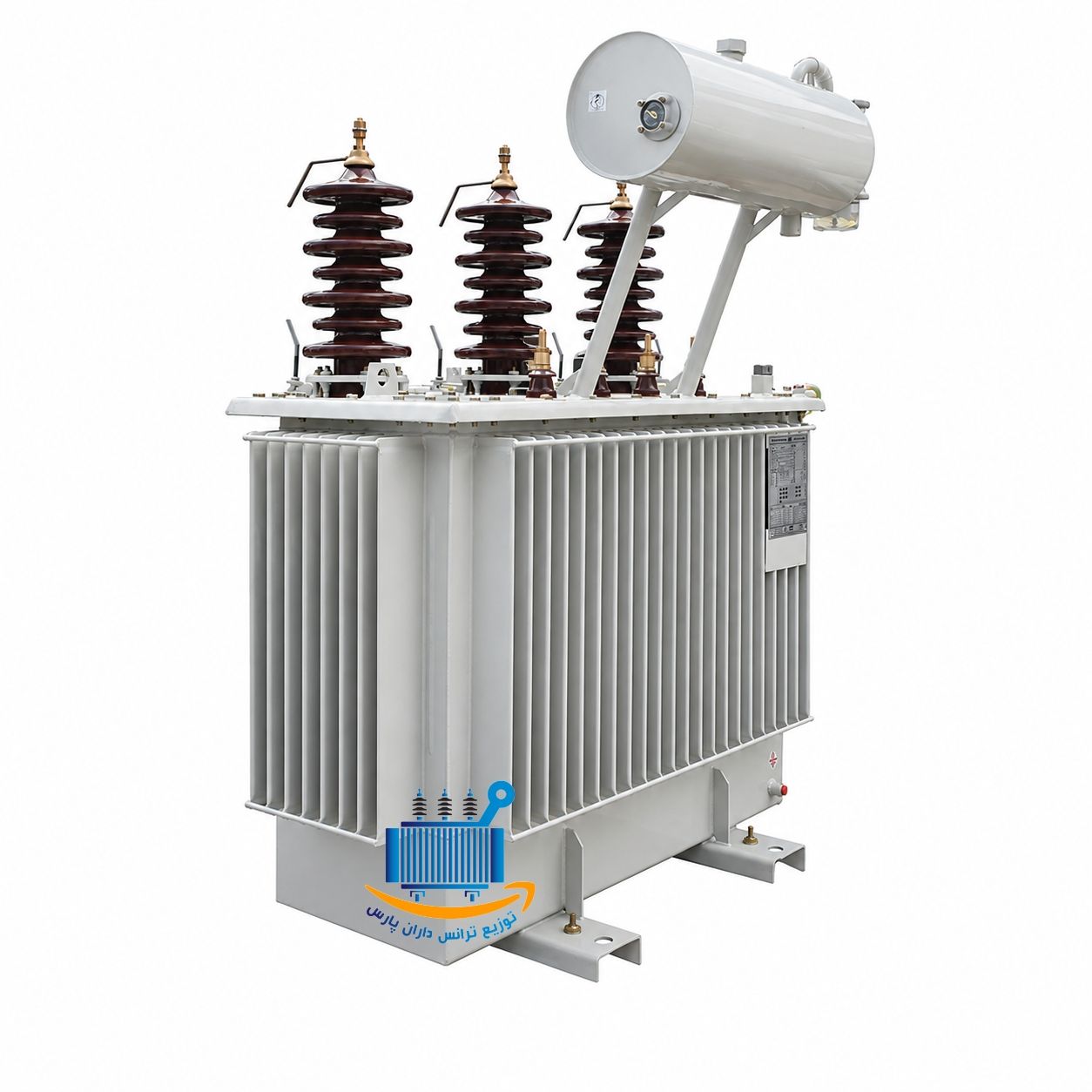

ترانسفورماتور ۵۰kVA ردیف ۳۳kVیکسان سازی شده

ترانس کم تلفات ۵۰ کیلو ولت آمپر ردیف ولتاژ ۳۳ کیلوولت ایران ترانسفو

ترانسفورماتور کم تلفات ۵۰kVA ولتاژ ۳۳kV (یا نسبت ولتاژ ۳۳-۰.۴ kV) ایران ترانسفو در دسته ترانسفورماتور های توزیع روغنی سه فاز با منبع انبساط و توان پایین قرار دارد.

در استاندارد های CENELEC که مسئول استاندارد سازی اروپا در حوزه های مهندسی برق، مخابرات و دیگر حوزه های فنی است،

برای تلفات بارداری ترانسفورماتورهای توزیع سه رده A و B و C و برای تلفات بی باری آنها سه رده ‘A و ‘B  و ‘C تعریف می شود. در تلفات بارداری رده C دارای کمترین تلفات و رده B دارای بیشترین تلفات می باشد.

در تلفات بی باری نیز رده ‘C دارای کمترین و رده ‘A درای بیشترین تلفات هستند. در ایران تلفات بارداری و بی باری ترانس های توزیع معمولا با دو ترکیب ‘AB و ‘BA رایج است که ترکیب ‘AB طرح های کم تلفات و ترکیب ‘BA طرح های پرتلفات شناخته شده است.

عملکرد صحیح، طول عمر بالا، کیفیت محصولات، شبکه گسترده و منظم خدمات پس از فروش، در دسترس بودن و … از مواردی است که محصولات تولیدی شرکت ایران ترانسفو  را از دیگر تولید کنندگان ترانس، متمایز ساخته است.

از مزایای مدل کم تلفات ‘AB محصول شرکت ایران ترانسفو ری به نرمال این شرکت می توان به کاهش تلفات و افزایش راندمان، افزایش طول عمر ترانسفورماتور، کاهش تلفات شبکه های بالادستی، کاهش تقاضای توان الکتریکی و بازگشت سرمایه بین ۱۸ تا ۲۴ ماه اشاره نمود.

ترانس کم تلفات ۵۰ کیلو ولت آمپر کم تلفات مناسب برای نصب روی تیر برق و در فضای بسته یا فضای باز است.

این ترانس دارای منبع انبساط در سمت طولی (فشار ضعیف)، محفظه رطوبت گیر نیم کیلویی، شیر تخلیه و نمونه برداری روغن DIN42551، روغن نمای مغناطیسی و کلید تنظیم ولتاژ سه حالته است.

این ترانس فاقد چرخ، ترمومتر و رله بوخهلتس است.

لازم به ذکر است که ترانس های ایران ترانسفو از قدرت ۶۳۰ کیلو ولت آمپر به بالا دارای ترمومتر و از قدرت ۱۰۰۰ کیلو ولت به بالا دارای رله بوخهلتس هستند.

محل نصب ترمومتر از قدرت ۲۰۰ کیلو ولت آمپر به بالا و محل نصب رله بوخهلتس از قدرت ۳۱۵kVA به بالا پیش بینی می گردد.

لازم بذکر است بر اساس درخواست متقاضی، تمام تجهیزات ترانسفورماتور بطور سفارشی قابل نصب روی ترانس هستند.

ابعاد و مشخصات فنی ترانسفورماتور کم تلفات ۵۰kVA ردیف ۳۳kV ایران ترانسفو :

1. توان ترانسفورماتور : ۴۰۰ کیلو ولت آمپر
2. مطابق با استاندارد IEC600-76
3. ترانسفورماتور از نوع کاهنده ولتاژ
4. فرکانس نامی :۵۰ Hz
5. ارتفاع محل نصب:۱۰۰۰متر از سطح دریاهای آزاد (در صورت درخواست مشتری قابل تغییر می باشد)
6. فام رنگ:RAL7038
7. سیستم خنک کنندگی: ONAN
8. روغن مطابق با استاندارد IEC60296
9. افزایش دمای ماکزیمم روغن 60 درجه سانتیگراد و افزایش دمای متوسط سیم پیچی 65 درجه سانتیگراد
10. گـروه اتصال بـرداری: Yzn 5
11. تلرانس تلفات و امپدانس اتصال کوتاه مطابق استاندارد IEC 60076
12. تلفات بی باری: 250 وات
