ترانسفورماتور ۲۰۰۰kVA کم تلفات ردیف ۲۰kV

ترانس توزیع روغنی ۲۰۰۰ کاوا کم تلفات ‘AB ایران ترانسفو

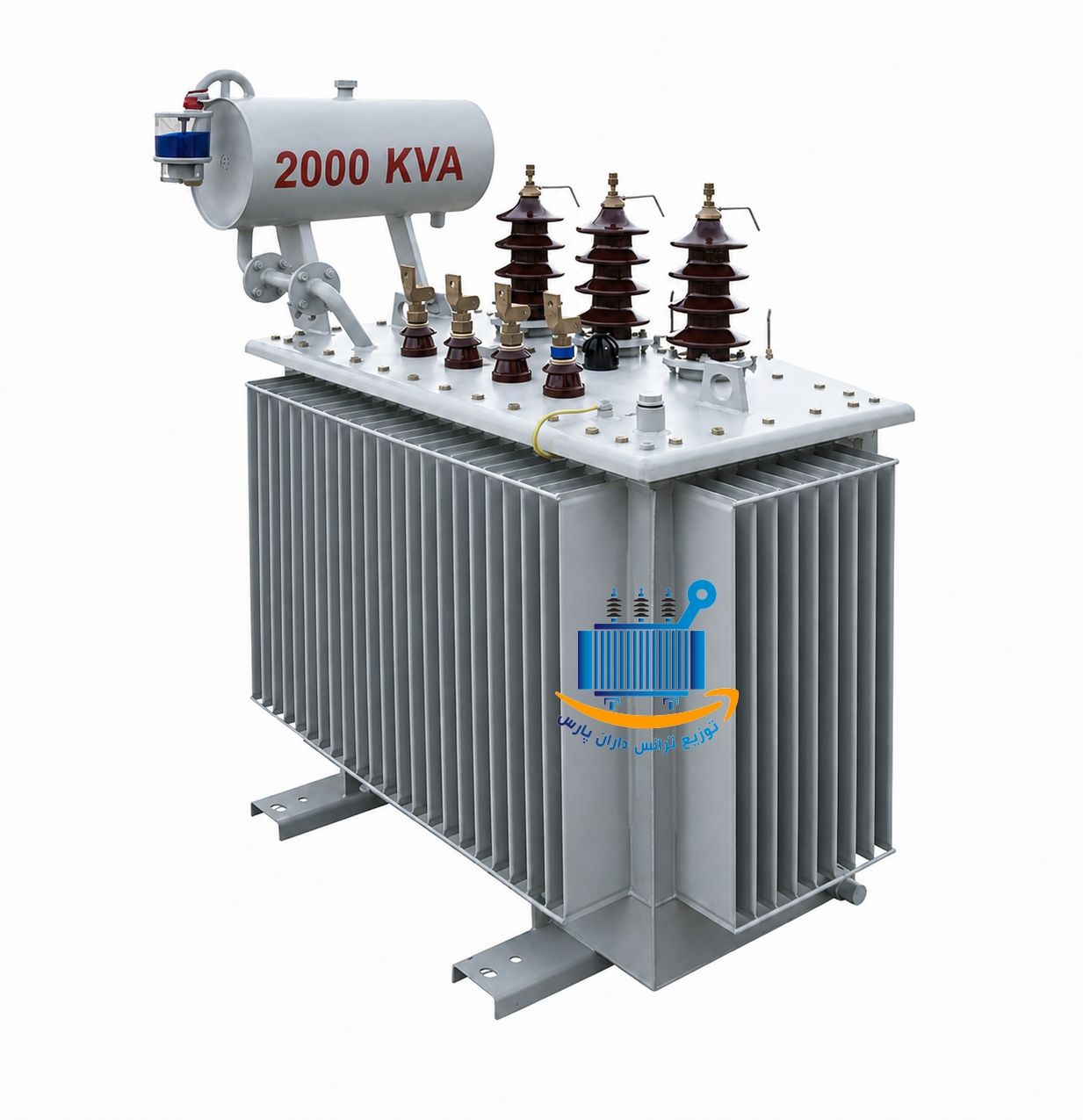

ترانس برق ۲۰۰۰kVA کیلو ولت آمپر ردیف ولتاژ ۲۰kV (نسبت ولتاژ ۲۰-۰.۴ kV) ساخت شرکت ایران ترانسفو و در دسته ترانسفورماتورهای توزیع روغنی سه فاز با منبع انبساط و از نوع توان متوسط می باشد.

در استاندارد های CENELEC که مسئول استاندارد سازی اروپا در حوزه های مهندسی برق، مخابرات و دیگر حوزه های فنی است، برای تلفات بارداری ترانسفورماتورهای توزیع سه رده A و B و C و برای تلفات بی باری آنها سه رده ‘A و ‘B و ‘C تعریف می شود.

در تلفات بارداری رده C دارای کمترین تلفات و رده B دارای بیشترین تلفات می باشد.

در تلفات بی باری نیز رده ‘C دارای کمترین و رده ‘A درای بیشترین تلفات هستند.

در ایران تلفات بارداری و بی باری ترانس های توزیع معمولا با دو ترکیب ‘AB و ‘BA رایج است که ترکیب ‘AB طرح های کم تلفات و ترکیب ‘BA طرح های پرتلفات شناخته شده است.

ترانس برق ۲۰۰۰ کاوا کم تلفات مناسب برای نصب روی زمین و در فضای بسته یا فضای باز است.

قرار دادن ترانس داخل پست برق جهت خنک سازی بهتر و اجتناب از آلودگی محیط و در نتیجه افزایش طول عمر ترانس توصیه میشود.

منبع انبساط از سمت فشار قوی در سمت راست و در عرض قرار دارد.

این ترانس دارای رطوبت گیر یک کیلویی، شیر تخلیه و نمونه برداری روغن DIN42551 ، روغن نمای مغناطیسی، تب چنجر یا کلید تنظیم ولتاژ سه حالته ، چرخ های دو جهته، ترمومتر دو کنتاکت (از قدرت ۲۰۰ کیلو ولت آمپر به بالا محل نصب پیش بینی و از قدرت ۶۳۰ به بالا روی ترانس نصب شده است) و رله بوخهلتس است (از قدرت ۳۱۵ کیلو ولت آمپر به بالا محل نصب پیش بینی و از قدرت ۱۰۰۰ به بالا روی ترانس نصب شده است). لازم بذکر است بر اساس درخواست متقاضی، تمام تجهیزات ترانسفورماتور بطور سفارشی قابل نصب روی ترانس هستند.

ابعاد و مشخصات فنی ترانس توزیع ۲۰۰۰kVA ولتاژ ۲۰kV ایران ترانسفو:

مطابق با استاندارد IEC600-76
ترانسفورماتور از نوع کاهنده ولتاژ
فرکانس:۵۰ Hz
مخزن کنسرواتوری دارای کنگره
ارتفاع محل نصب:۱۰۰۰متر از سطح دریاهای آزاد
حداکثر دمای محیط: ۴۵oC
فام رنگ:RAL7038
سیستم خنک کنندگی: ONAN
روغن مطابق با استاندارد IEC60296 جهت خنک سازی بهینه ترانس
تلفات بار مطابق گروه A استاندارد DIN 42500 (دستورالعمل تعیین الزامات ، معیارهای ارزیابی فنی و آزمون های توانیر)
تلفات بی باری مطابق گروه B´ استاندارد DIN 42500 (دستورالعمل تعیین الزامات ، معیارهای ارزیابی فنی و آزمون های توانیر)
سطح آلودگی محیط: متوسط با فاصله خزشی 20 میلی متر بر کیلو ولت
تلفات بی باری: 2645 وات
تلفات بارداری:21200 وات
دارای ترمومتر روغن دو کنتاکت
دارای رله بوخهلتس
دارای رطوبت گیر یک کیلویی
دارای چرخ دو جهته
ابعاد ترانس ۲۰۰۰kVA (ارتفاع×عرض×طول): 2470×1480×2520
*تمام موارد در صورت درخواست مشتری قابل تغییر است

عوامل موثر در افزایش طول عمر ترانسفورماتور

یکی از عوامل کاهش طول عمر ترانس، بهره برداری ترانس در دماهای بالاتر از حد استاندارد است.

عواملی همچون بارگیری بیش از حد استاندارد (75 درصد ظرفیت نامی) و یا تغذیه بارهای با هارمونیك بالا موجب افزایش دمای ترانس می گردد.

در انتخاب ظرفیت ترانسفورماتور، لازم است عوامل محیطی نظیر دمای محیط، ارتفاع از سطح دریا، میزان هارمونیک شبکه و …. مورد توجه قرار گیرد.

باید توجه داشت که برای مناطق مرتفع تر همچون اغلب شهرهای ایران که ارتفاع آن ها از سطح دریا بیش از ۱۰۰۰ متر است، به ازای هر ۲۰۰ متر ارتفاع مازاد، یك درصد از ظرفیت نامی ترانسفورماتور کاسته می شود.

از راههای افزایش طول عمر ترانس می توان به کاهش بار ترانس یا تغییر تپ ترانس، نصب یک ترانس با ظرفیت بالاتر به جای ترانس فعلی و یا نصب ترانس جدید در کنار ترانس فعلی اشاره کرد.

ترانس کم تلفات ایران ترانسفو محصولی از کارخانه ایران ترانسفو ری است که توانسته تلفات بی باری و بارداری را تا ۲۰ درصد کاهش و تحمل دمای محیط را از ۴۰ به ۴۵ درجه افزایش دهد.

این عوامل موجب افزایش طول عمر ترانسفورماتور و بازگشت سرمایه بین ۱۸ تا ۲۴ ماه خواهد شد.
