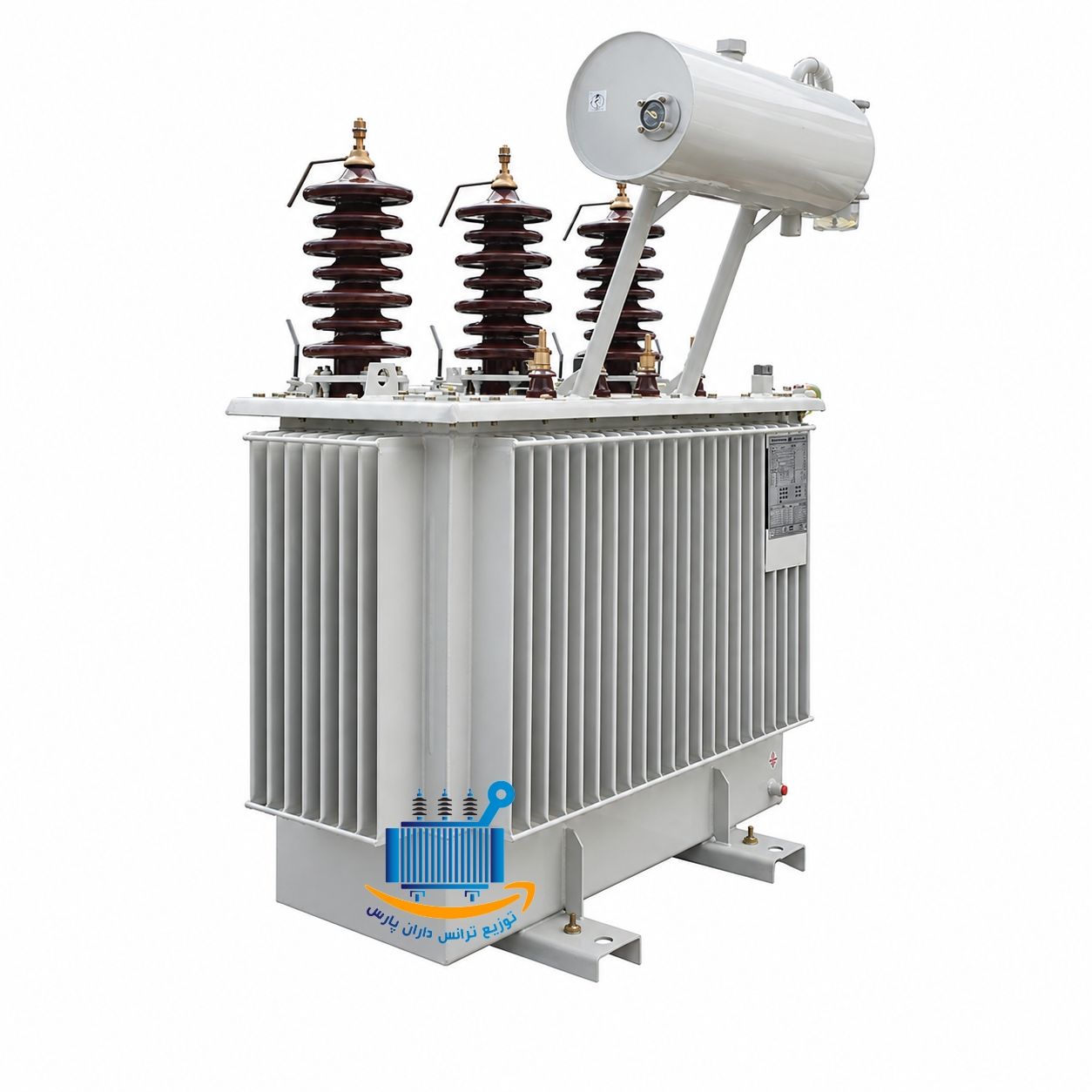

ترانسفورماتور ۱۶۰۰kVA یکسان سازی شده ردیف ۳۳kV ایران ترانسفو

ترانس ۱۶۰۰ کیلو ولت آمپر ولتاژ ۳۳ کیلوولت ایران ترانسفو

ترانسفورماتور ۱۶۰۰kVA ردیف ۳۳kV (نسبت ولتاژ ۳۳-۰.۴ kV) ساخت شرکت ایران ترانسفو و در دسته ترانسفورماتورهای توزیع روغنی سه فاز با منبع انبساط و از نوع توان متوسط می باشد. یکی از عوامل کاهش طول عمر ترانس، بهره برداری ترانس در دماهای بالاتر از حد استاندارد است.

عواملی همچون بارگیری بیش از حد استاندارد (75 درصد ظرفیت نامی) و یا تغذیه بارهای با هارمونیك بالا موجب افزایش دمای ترانس می گردد.

در انتخاب ظرفیت ترانسفورماتور، لازم است عوامل محیطی نظیر دمای محیط، ارتفاع از سطح دریا، میزان هارمونیک شبکه و …. مورد توجه قرار گیرد.

باید توجه داشت که برای مناطق مرتفع تر همچون اغلب شهرهای ایران که ارتفاع آن ها از سطح دریا بیش از ۱۰۰۰ متر است، به ازای هر ۲۰۰ متر ارتفاع مازاد، یك درصد از ظرفیت نامی ترانسفورماتور کاسته می شود.

از راههای افزایش طول عمر ترانس می توان به کاهش بار ترانس یا تغییر تپ ترانس، نصب یک ترانس با ظرفیت بالاتر به جای ترانس فعلی و یا نصب ترانس جدید در کنار ترانس فعلی اشاره کرد. ترانس کم تلفات ایران ترانسفو محصولی از کارخانه ایران ترانسفو ری است که توانسته تلفات بی باری و بارداری را تا ۲۰ درصد کاهش و تحمل دمای محیط را از ۴۰ به ۴۵ درجه افزایش دهد. این عوامل موجب افزایش طول عمر ترانسفورماتور و بازگشت سرمایه بین ۱۸ تا ۲۴ ماه خواهد شد.

بهره برداری از ترانس 1600KVA کم تلفات

ترانس برق ۱۶۰۰ کاوا کم تلفات مناسب برای نصب روی زمین و در فضای بسته یا فضای باز است. قرار دادن ترانس داخل پست برق جهت خنک سازی بهتر و اجتناب از آلودگی محیط و در نتیجه افزایش طول عمر ترانس توصیه می شود.

منبع انبساط از سمت فشار قوی در سمت راست و در عرض قرار دارد.

این ترانس دارای رطوبت گیر یک کیلویی، شیر تخلیه و نمونه برداری روغن DIN42551 ، روغن نمای مغناطیسی، تب چنجر یا کلید تنظیم ولتاژ پنج حالته با رنج تغییرات 2.5% * 2 ± ، چرخ های دو جهته، ترمومتر دو کنتاکت (از قدرت ۲۰۰ کیلو ولت آمپر به بالا محل نصب پیش بینی و از قدرت ۶۳۰ به بالا روی ترانس نصب شده است) و رله بوخهلتس است (از قدرت ۳۱۵ کیلو ولت آمپر به بالا محل نصب پیش بینی و از قدرت ۱۰۰۰ به بالا روی ترانس نصب شده است).

لازم بذکر است بر اساس درخواست متقاضی، تمام تجهیزات ترانسفورماتور بطور سفارشی قابل نصب روی ترانس هستند.

مشخصات ترانسفورماتور  ۱۶۰۰kVA با سطح ولتاژ ۳۳ kV ایران ترانسفو:

1. 1. مطابق با استاندارد IEC600-76
   2. ترانسفورماتور از نوع کاهنده ولتاژ
   3. فرکانس:۵۰ Hz
   4. مخزن کنسرواتوری
   5. ارتفاع محل نصب:۱۰۰۰متر از سطح دریاهای آزاد
   6. فام رنگ: RAL7038
   7. سیستم خنک کنندگی: ONAN
   8. روغن مطابق با استاندارد IEC60296 جهت خنک سازی ترانس
   9. افزایش دمای ماکزیمم روغن 60 درجه سانتیگراد و افزایش دمای متوسط سیم پیچی 65 درجه سانتیگراد
   10. تلرانس تلفات و امپدانس اتصال کوتاه مطابق استاندارد IEC 60076
   11. تلفات بی باری: 2600 وات
   12. گـروه اتصال بـرداری: Dyn 1
   13. دارای ترمومتر دو کنتاکت
   14. دارای رله بوخهلتس
