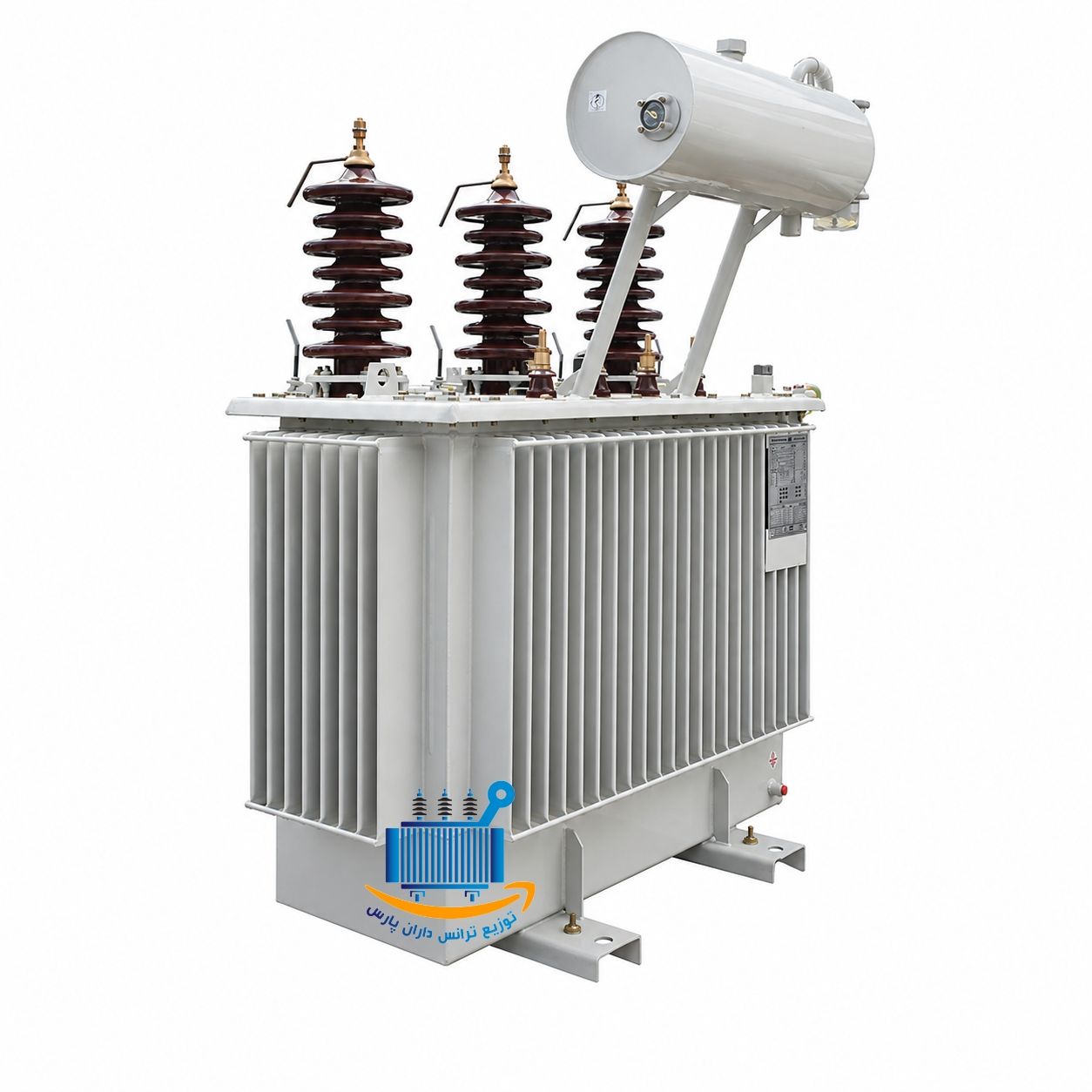

ترانسفورماتور۲۰۰۰kVA ردیف ۳۳kV یکسان سازی شده

ترانسفورماتور کم تلفات ۲۰۰۰ کاوا ردیف ولتاژ ۳۳ کیلوولت ایران ترانسفو

ترانس ۲۰۰۰kVA ردیف ولتاژ ۳۳kV (نسبت ولتاژ ۳۳-۰.۴ kV) ساخت شرکت ایران ترانسفو و در دسته ترانسفورماتورهای توزیع روغنی سه فاز با منبع انبساط و از نوع توان متوسط می باشد.

یکی از عوامل کاهش طول عمر ترانس، بهره برداری ترانس در دماهای بالاتر از حد استاندارد است.

عواملی همچون بارگیری بیش از حد استاندارد (75 درصد ظرفیت نامی) و یا تغذیه بارهای با هارمونیك بالا موجب افزایش دمای ترانس می گردد.

در انتخاب ظرفیت ترانسفورماتور، لازم است عوامل محیطی نظیر دمای محیط، ارتفاع از سطح دریا، میزان هارمونیک شبکه و غیره مورد توجه قرار گیرد.

باید توجه داشت که برای مناطق مرتفع تر همچون اغلب شهرهای ایران که ارتفاع آن ها از سطح دریا بیش از ۱۰۰۰ متر است، به ازای هر ۲۰۰ متر ارتفاع مازاد، یك درصد از ظرفیت نامی ترانسفورماتور کاسته می شود.

از راههای افزایش طول عمر ترانس می توان به کاهش بار ترانس یا تغییر تپ ترانس، نصب یک ترانس با ظرفیت بالاتر به جای ترانس فعلی و یا نصب ترانس جدید در کنار ترانس فعلی اشاره کرد.

ترانس کم تلفات ایران ترانسفو محصولی از کارخانه ایران ترانسفو ری است که توانسته تلفات بی باری و بارداری را تا ۲۰ درصد کاهش و تحمل دمای محیط را از ۴۰ به ۴۵ درجه افزایش دهد.

این عوامل موجب افزایش طول عمر ترانسفورماتور و بازگشت سرمایه بین ۱۸ تا ۲۴ ماه خواهد شد.

ترانسفورماتور ۲۰۰۰ کاوا کم تلفات ۳۳ کیلو ولت مناسب برای نصب روی تیر و در فضای بسته یا فضای باز است.

منبع انبساط از سمت فشار قوی در سمت راست و در عرض قرار دارد.

این ترانس دارای رطوبت گیر یک کیلویی، شیر تخلیه و نمونه برداری روغن DIN42551 ، روغن نمای مغناطیسی، تب چنجر یا کلید تنظیم ولتاژ پنج حالته با رنج تغییرات 2.5% * 2 ± ، چرخ های دو جهته، ترمومتر دو کنتاکت (از قدرت ۲۰۰ کیلو ولت آمپر به بالا محل نصب پیش بینی و از قدرت ۶۳۰ به بالا روی ترانس نصب شده است) و رله بوخهلتس است (از قدرت ۳۱۵ کیلو ولت آمپر به بالا محل نصب پیش بینی و از قدرت ۱۰۰۰ به بالا روی ترانس نصب شده است).

لازم بذکر است بر اساس درخواست متقاضی، تمام تجهیزات ترانسفورماتور بطور سفارشی قابل نصب روی ترانس هستند.

ابعاد و مشخصات فنی ترانسفورماتور کم تلفات ۲۰۰۰kVA ایران ترانسفو ولتاژ ۳۳kV :

1. توان ترانسفورماتور : ۴۰۰ کیلو ولت آمپر
2. مطابق با استاندارد IEC600-76
3. ترانسفورماتور از نوع کاهنده ولتاژ
4. فرکانس نامی :۵۰ Hz
5. ارتفاع محل نصب:۱۰۰۰متر از سطح دریاهای آزاد (در صورت درخواست مشتری قابل تغییر می باشد)
6. فام رنگ:RAL7038
7. سیستم خنک کنندگی: ONAN
8. روغن مطابق با استاندارد IEC60296
9. افزایش دمای ماکزیمم روغن 60 درجه سانتیگراد و افزایش دمای متوسط سیم پیچی 65 درجه سانتیگراد
10. تلرانس تلفات و امپدانس اتصال کوتاه مطابق استاندارد IEC 60076 می باشد.
11. گـروه اتصال بـرداری: Dyn 1
12. ابعاد ترانس ۲۰۰۰kVA ردیف ۳۳ (ارتفاع×عرض×طول): 2716×1370×2435
