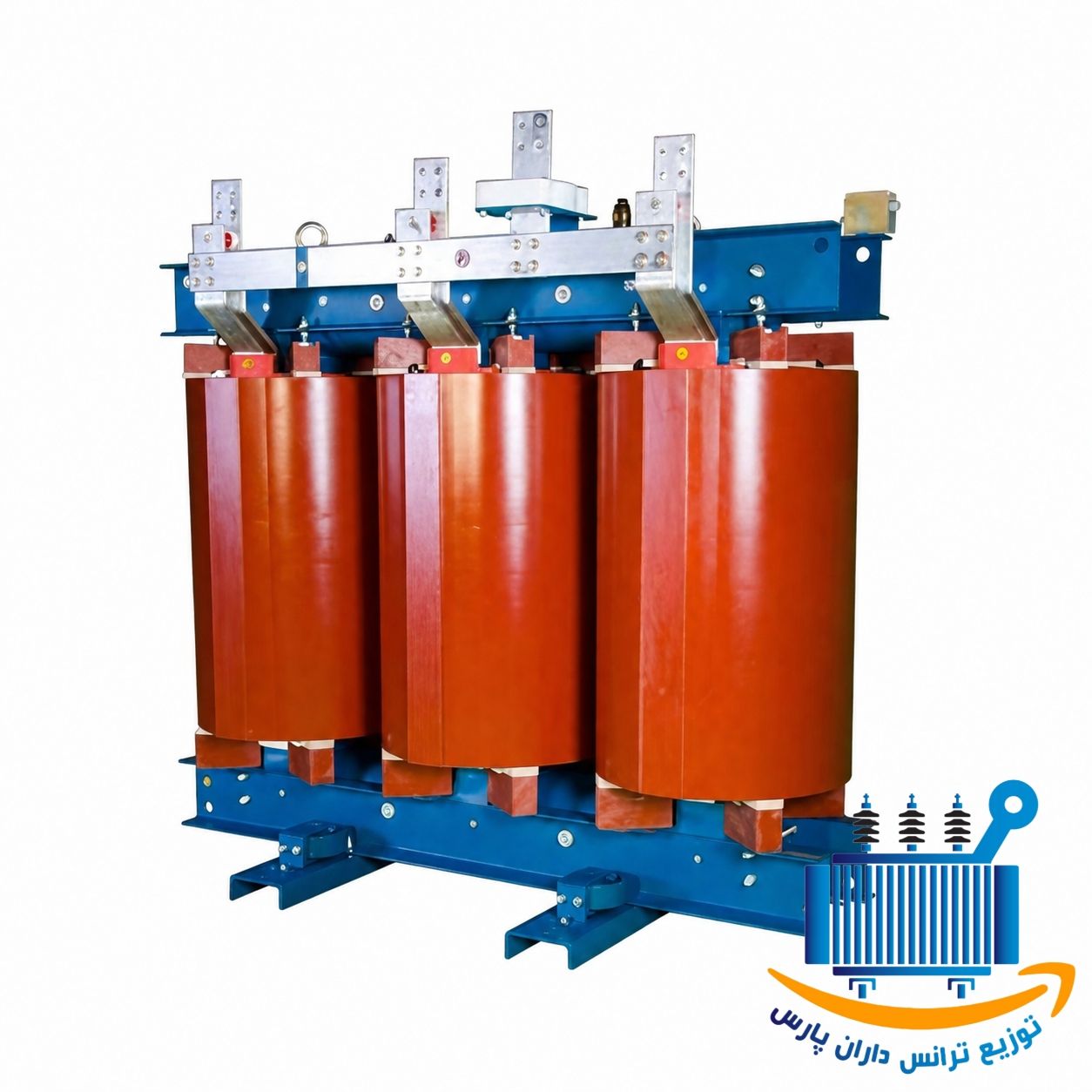

ترانسفورماتور خشک ۸۰۰KVA نرمال ردیف ۲۰KV

ترانس خشک رزینی نرمال ۸۰۰ کیلو ولت آمپر سه فاز

ترانسفورماتور خشک رزینی (Cast resin transformer) نوعی ترانسفورماتور است که سیم پیچ‌های آن در دی‌الکتریک مایع غوطه ور نمی‌باشند، بلکه از مواد جامد جهت این امر استفاده می‌شود.

ساختار هسته ترانسفورماتور از ورق سیلیکونی نورد سرد تشکیل شده است که ضخامت این ورق ها ۰/۳ یا ۰/۲۷ میلیمتر می باشد. به منظور ایجاد مقاومت بین ورق ها در برابر عبورجریان القایی و در نتیجه کاهش جریان گردابی، هر دو طرف  این ورق ها با عایقی مخصوص پوشیده شده است .

برای انتخاب بهترین مسیر عبود شار خصوصا در محل اتصال یوغ و ساق ها و حصول بالاترین چگالی شار مغناطیسی زاویه برش در محل اتصالات ۴۵ درجه و برش و سوراخ کاری ورق ها با بالاترین دقت صورت می گیرد.

تهویه اتاقک ترانسفورماتور:

هنگامی که ترانسفورماتور تحت بار و در شرایط کار دائمی است تلفاتی بصورت گرما و حرارت ایجاد خواهد شد که بایستی دفع شود.

اولین قدم برای رفع حرارت ایجاد شده، روش طبیعی و بدون فن است (AN) در این صورت ترانسفورماتور در محیطی نصب شود که تهویه مناسبی داشته باشد.

محفظه ترانسفورماتور باید در یک اندازه مناسب بوده و دارای دریچه ورود و خروج هوا باشد .

فواصل لازم تا دیواره و سقف رعایت شده باشد و اگر دارای دیواره ای فلزی است زیر نور مستقیم آفتاب نباشد.
