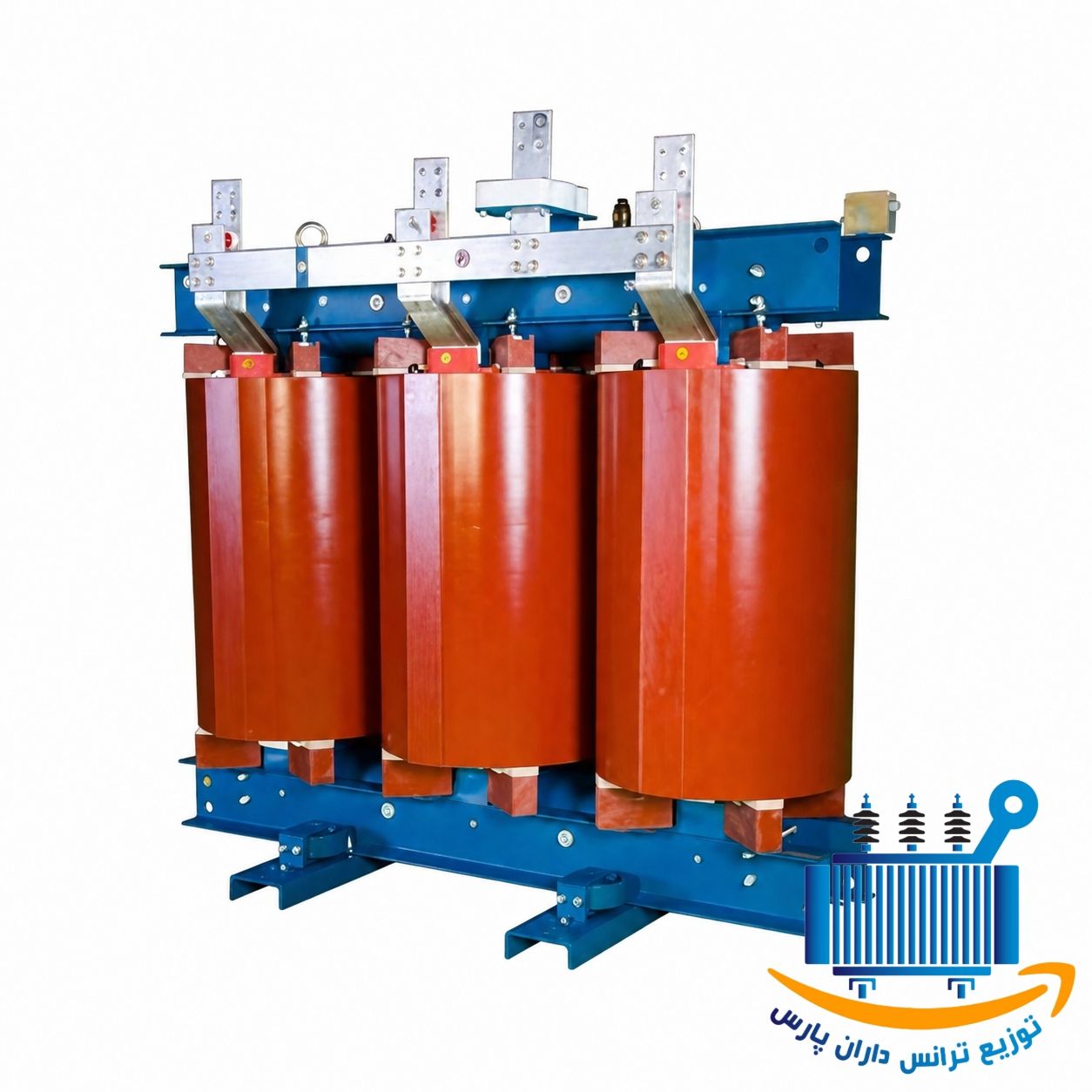

ترانسفورماتور خشک ۲۰۰۰kVA نرمال ردیف ۲۰KV

ترانس خشک رزینی نرمال ۲۰۰۰ کیلو ولت آمپر ایران ترانسفو

ایده ساخت ترانسفورماتور رزینی فاقد روغن در اواسط دهه ۹۰ مطرح شد.

بررسی، طراحی و ساخت این ترانسفورماتور از بهار سال ۱۹۹۶ در شرکت ABB شروع شد. در ترانس خشک به جای استفاده از هادیهای مسی با عایق کاغذ، از کابل پلیمری خشک با هادی سیلندری استفاده می‌شود.

در یک ترانسفورماتور خشک، استفاده از تکنولوژی کابل، امکانات تازه‌ای برای بهینه کردن طراحی میدان‌های الکتریکی و مغناطیسی، نیروهای مکانیکی و تنش‌های گرمایی فراهم کرده است.

این نوع از ترانسها براساس مشخصات ارئه شده در استانداردهای بین‌المللی IEC 60076-11 محاسبه، طراحی، و با سیستم عایقی کلاسهای A,E,B,F,H,C ساخت و تست می‌شوند.

تجهیزات کنترل دما:

معمولا به ترانسفورماتور خشک ۲۰۰۰kVAهمراه هر ترانسفورماتور خشک یک رله ترمومتر دیجیتالی به مشتری تحویل داده می شود. برای اندازه گیری دما میتوان از سنسور های pt100 استفاده نمود. سیستم مورد استفاده معمول و استاندارد شرکت توزی ایران ترانسفو زنگان جهت حفاظت حرارتی ، استفاده از سنسور های حرارتی pt100 و رله ترمومتر دیجیتالی با آلارم و تریپ است.

همچنین این ترمومتر دارای کنتاکت خرئجی حهت نمایش خرابی سنسور ها نیز می باشد.کقادیر دمای پیشنهادی برای سیگنال های آلارم و تریپ به شزح ذیل می باشد: (این مقادیر برای متوسط جهش جرارتی ۱۰۰ درجه سانتیگراد و برای حداکثر دمای محیط ۴۰ درجه سانتیگراد می باشد).

• دمای آلارم:۱۳۰ درجه سانتیگراد
• دمای تریپ: ۱۴۰ درجه سانتیگراد
• دمای کنترل شروع فن: ۹۰ درجه سانتیگراد

جهت کنترل دمای بوبین ها در ترانسفورماتور از رله ترمومتر استفاده می شود. هر ترانسفورماتور شامل ۳ عدد سنسور حرارتی (در هر فاز یک عدد) برای اندازه گیر دما میباشد که باید به رله ترمومتر دیجیتالی متصل گردد. اتصالات سنسورهای PT100 از ترانسفورماتور (از جعبه تقسیم) به رله دیجیتالی توسط کابل ۹ رشته انجام می شود که این اتصال باید از اعداد متناظر به هم صورت گیرد.
