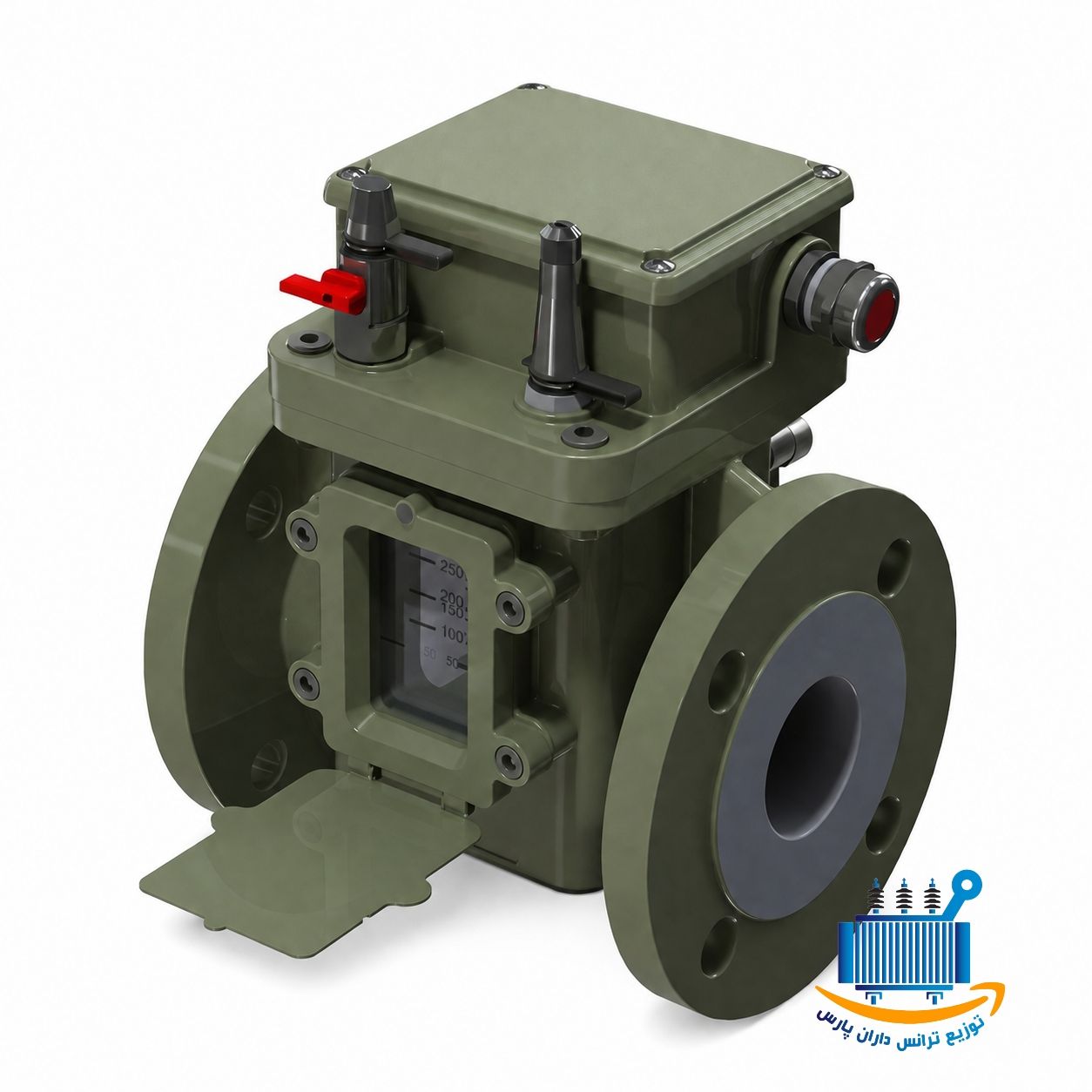

رله بوخهلتس مایر مدل (MBP50-F100 (DR 50 و تایپ MBP4
رله بوخهلتس عرضه شده در کالا برق 121 مدل (MBP50-F100 (DR 50 محصول شرکت مایر آلمان می باشد. سایر مدلهای رله بوخهلتس قابل سفارش می باشد. در انتخاب رله بوخهلتس مورد نظر خود، به سایز فلنچ ارتباطی و طول رله بوخهلتس توجه فرمایید.
رله بوخهلتس چیست؟
رله بوخهلتس یکی از مهمترین تجهیزات حفاظتی ترانسفورماتورهای توزیع و قدرت می باشد. این رله در مسیر لوله رابط بین منبع انبساط و مخزن ترانسفورماتورها نصب می گردد و اشکالات و معایب داخلی و کاهش سطح روغن را کنترل می کند. هنگام بروز عیب در ترانسفورماتور گازها و حباب های بوجود آمده به سمت بالا و به طرف منبع انبساط حرکت مینمایند که پس از رسیدن به رله بوخهلتس در محفظه آن جمع شده (محفظه رله مانند یک تله عمل می کند) و تجمع گاز موجب جابجایی روغن و کاهش سطح آن در محفظه رله بوخهلتس میشود که این عمل موجب حرکت شناور بالایی شده و کنتاکت مربوطه عمل نموده و فرمان اخطار (آلارم) صادر می گردد. در صورتیکه این وضعیت ادامه یابد سطح روغن داخل محفظه رله کمتر شده و شناور پایین نیز عمل کرده و کنتاکت مربوط به فرمان تریپ عمل کرده و سیگنال قطع ترانسفورماتور از سمت اولیه را صادر می نماید. در حالت اتصال کوتاه و افزایش دما و حرکت سریع روغن نیز این کنتاکت ها عمل کرده و فرمان آلارم و تریپ را صادر می نمایند.
رله بوخهلتس از محصولات وارداتی عرضه شده توسط کالا برق 121 و از برند قابل اعتماد مایر آلمان می باشد. رله بوخهلتس ترانسفورماتور مدل MBP عرضه شده در فروشگاه اینترنتی کالا برق 121 دارای چند مدل مشابه است که بطور دقیق در کاتالوگ رله بوخهلتس قابل مشاهده و دانلود می باشد. بر روی کلیه ترانسفورماتورهای توزیع با قدرت بیشتر از ۳۱۵ کیلو ولت آمپر امکان نصب رله بوخهلتس وجود دارد و برای ترانسفورماتور های با توان ۱۰۰۰ کیلوولت آمپر به بالا نصب آن توصیه می شود. رله بوخهلتس موجود در کالا برق 121 قابل نصب روی ترانسفورماتور های با قدرت کمتر از ۵۰۰۰ کیلو ولت آمپر است.
قابلیت رله بوخهلتس و خطاهای قابل تشخیص رله بوخهلتس:
- خطاهای داخلی از قبیل اتصال زمین
- جرقه بین قسمت های تحت ولتاژ و هسته
- اتصال حلقه در سیم پیچ ها
