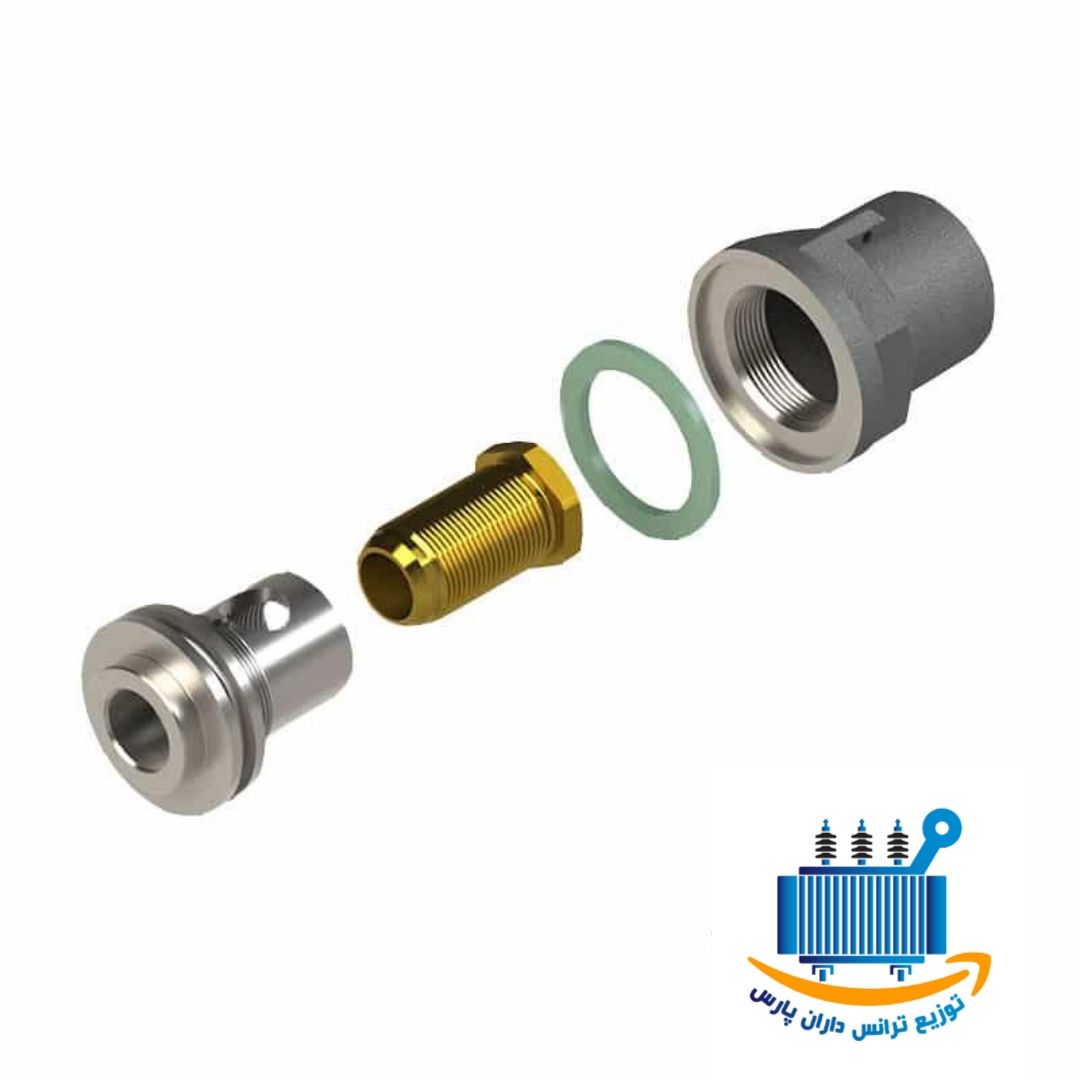

درپوش و مغزی شیر تخلیه روغن ترانسفورماتور

درپوش و مغزی شیر تخلیه روغن A22  و A31 ترانسفورماتور

روغن بکار رفته در ترانسفورماتور های توزیع دارای وظیفه اصلی انتقال حرارت و عایق الکتریکی بوده و نیاز مبرم به نگهداری دوراه ای دارد. بدین منظور برای نمونه گیری و تست روغن در صورت نیاز، برای تصفیه روغن و یا تعویض آن، روی مخزن، شیرآلات خاص تعبیه شده که بهره بردار بتواند عمل نمونه گیری و تصفیه انجام دهد. درپوش و مغزی شیر تخلیه روغن ترانسفورماتور محصول شرکت ایران ترانسفو می باشد.

در ترانسفورماتور های توزیع بصورت معمول استاندارد یک شیر تخلیه و نمونه برداری مطابق استاندارد DIN ۴۲۵۵۱ در پایین ترین قسمت مخزن قرار دارد. مغزی این شیر دارای دو سوراخ با قطر های مختلف (کوچک و بزرگ) است. که بترتیب برای نمونه گیری و تخلیه کامل روغن و اتصال رابط برای تصفیه روغن می باشد. مغزی این شیر توسط یک آچار آلن بسته و باز می شود. در ترانسفورماتور های با حجم زیاد روغن و یا بنا به درخواست مشتری مسیرهای جداگانه تصفیه و نمونه گیری از سطوح بالا و پایین در مخزن نصب می گردد که اغلب دارای اتصال فلنچی یا پیچی می باشند.
