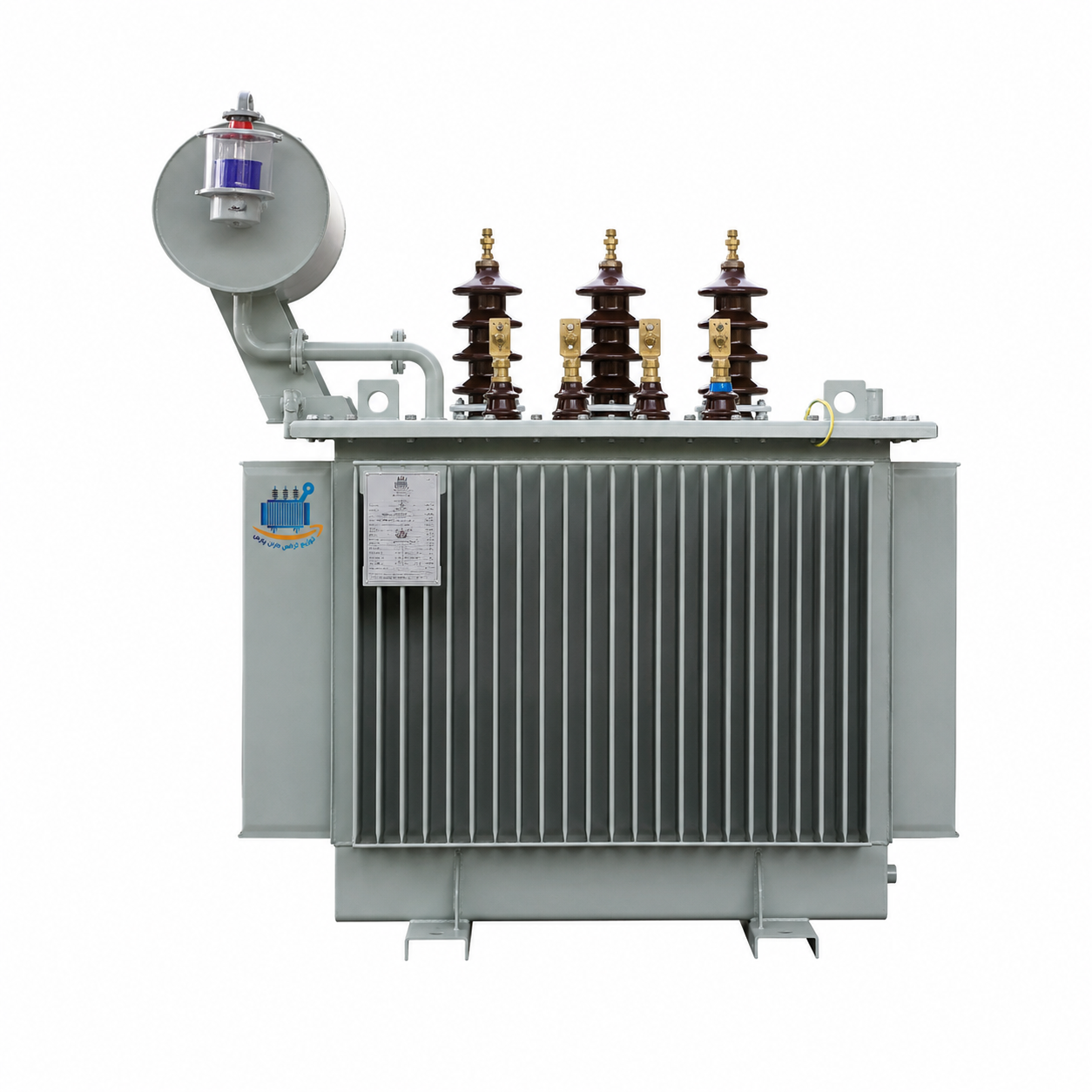

ترانسفورماتور ۸۰۰kVA کم تلفات ردیف ۲۰kV

ترانسفورماتور ۸۰۰kVA سه فاز کم تلفات ‘AB ایران ترانسفو

ترانسفورماتور ۸۰۰kVA کیلو ولت آمپر ردیف ولتاژ ۲۰kV (نسبت ولتاژ ۲۰-۰.۴ kV) ساخت شرکت ایران ترانسفو و در دسته ترانسفورماتورهای توزیع روغنی سه فاز با منبع انبساط و از نوع توان متوسط می باشد.

ترانسفورماتور توزیع روغنی کم تلفات یکی از پرکاربردترین و مهمترین تجهیزات برق می باشد.

بکارگیری ترانسفورماتورهای‏ کم ‏تلفات‏ در‏شبکه‏ توزیع ‏میتواند‏ هزینه ‏بهره‏ برداری را از‏نظر‏ تلفات‏ در‏ طی ‏طول‏ عمر ‏مفید شان‏ به‏ حداقل ‏ممکن‏ کاهش دهد.

تلفات ‏بی ‏باری ‏این‏ ترانسفورماتورها ‏به ‏طور ‏متوسط‏ ۳۵ درصد ‏و‏ تلفات‏ بارداری آنها‏ به ‏طور ‏متوسط ‏۲۵ درصد ‏کمتر ‏از‏ ترانسفورماتورهای ‏معمولی ‏است.

لذا انتخاب‏ صحیح‏ این نوع ‏ترانسفورماتور ها ‏می‏تواند راهکار‏ مناسبی‏ در راستای بهینه‏ سازی‏ تلفات‏ شبکه ‏های توزیع باشد.

ترانس کم تلفات ایران ترانسفو محصولی از کارخانه ایران ترانسفو ری است که توانسته تلفات بی باری و بارداری را تا ۲۰ درصد کاهش و تحمل دمای محیط را از ۴۰ به ۴۵ درجه افزایش دهد.

این عوامل موجب افزایش طول عمر ترانسفورماتور و بازگشت سرمایه بین ۱۸ تا ۲۴ ماه خواهد شد.

ترانس توزیع ۸۰۰ کاوا کم تلفات مناسب برای نصب روی زمین و در فضای بسته یا فضای باز است.

قرار دادن ترانس داخل پست برق جهت خنک سازی بهتر و اجتناب از آلودگی محیط و در نتیجه افزایش طول عمر ترانس توصیه میشود.

منبع انبساط از سمت فشار قوی در سمت راست و در عرض قرار دارد.

این ترانس دارای رطوبت گیر یک کیلویی، شیر تخلیه و نمونه برداری روغن DIN42551 ، روغن نمای مغناطیسی، تب چنجر یا کلید تنظیم ولتاژ سه حالته، چرخ های دو جهته و ترمومتر دو کنتاکت است (از قدرت ۲۰۰ کیلو ولت آمپر به بالا محل نصب پیش بینی و از قدرت ۶۳۰ به بالا روی ترانس نصب شده است).

ترانس ۸۰۰ کاوا بدون رله بوخهلتس عرضه می شود اما قابلیت نصب رله را (از قدرت 315 کیلو ولت آمپر به بالا محل نصب پیش بینی شده است) دارد.

لازم بذکر است بر اساس درخواست متقاضی، تمام تجهیزات ترانسفورماتور بطور سفارشی قابل نصب روی ترانس هستند.

ابعاد و مشخصات ترانسفورماتور ۸۰۰ kVA ایران ترانسفو ولتاژ ۲۰kV :
مطابق با استاندارد IEC600-76
ترانسفورماتور از نوع کاهنده ولتاژ*
فرکانس:۵۰ Hz
مخزن کنسرواتوری دارای کنگره
ارتفاع محل نصب:۱۰۰۰متر از سطح دریاهای آزاد*
حداکثر دمای محیط: ۴۵oC
فام رنگ: RAL7038
سیستم خنک کنندگی: ONAN
روغن مطابق با استاندارد IEC60296 جهت خنـک سازی ترانس
تلفات بار مطابق گروه A استاندارد DIN 42500 (دستورالعمل تعیین الزامات ، معیارهای ارزیابی فنی و آزمون های توانیر)
تلفات بی باری مطابق گروه B´ استاندارد DIN 42500 (دستورالعمل تعیین الزامات ، معیارهای ارزیابی فنی و آزمون های توانیر)
سطح آلودگی محیط: متوسط با فاصله خزشی 20 میلی متر بر کیلو ولت
دارای ترمومتر روغن دو کنتاکت
دارای قابلیت نصب رله بوخهلتس
تلفات بارداری:8500 وات
تلفات بی باری:1150 وات
