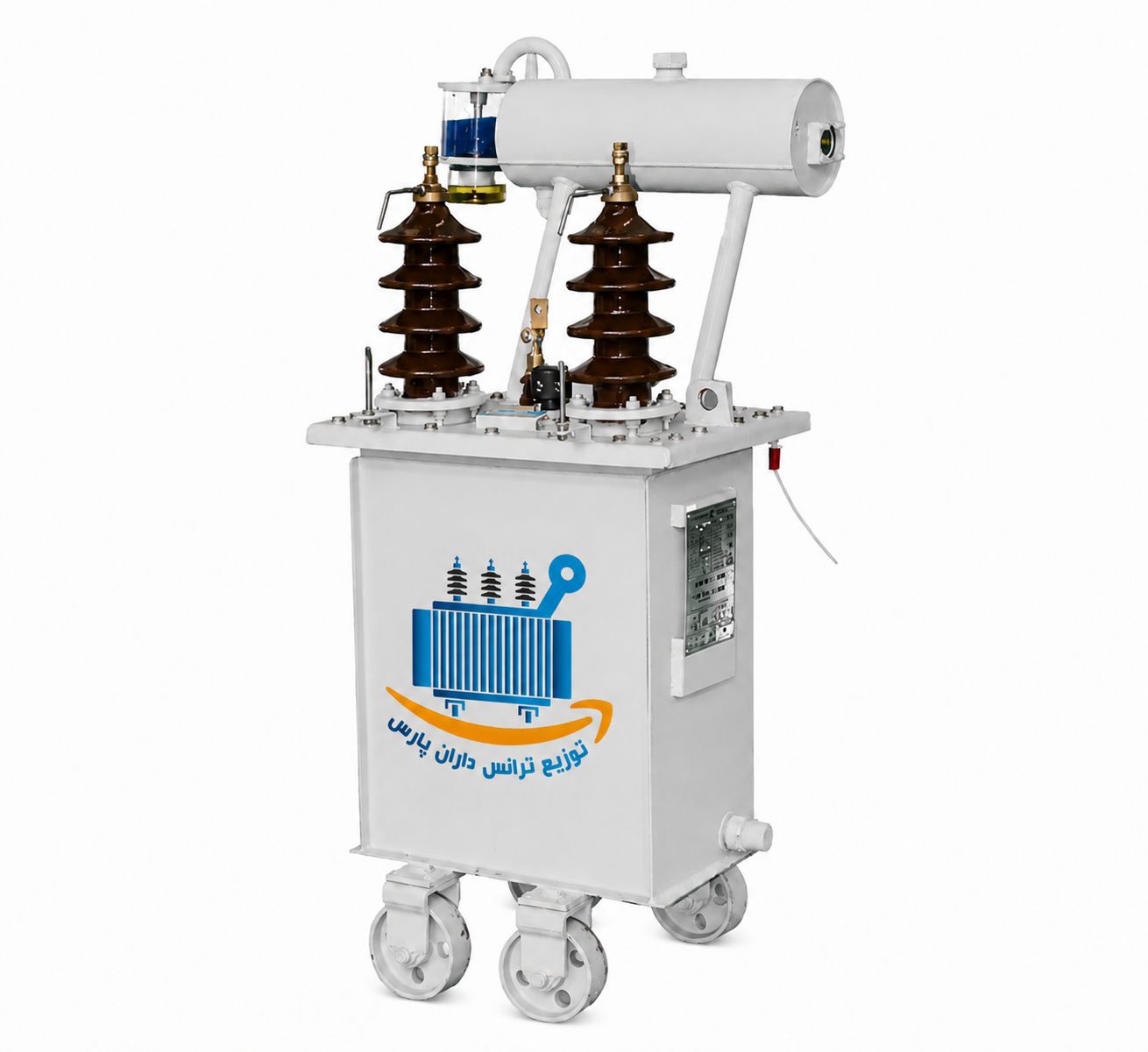

ترانسفورماتور تکفاز ۲۵kVA ردیف ولتاژ ۳۳kV

ترانس توزیع تک فاز ۲۵ کیلو ولت ایران ترانسفو

ترانسفورماتور تک فاز ۲۵kVA ایران ترانسفو ورودی ۳۳kv (نسبت ولتاژ ۰.۴-۳۳ kV) در دسته ترانس های توزیع روغنی با منبع انبساط است.

این ترانس فاقد رله بوخهلتس، رله فشار شکن، Pressur gauge، ترمومتر روغن و سیم پیچ و دارای روغن نما و محفظه رطوبت گیر است.

ترانسفورماتورهای توزیع به‌طور معمول دارای توان‌های از ۵۰ کیلو ولت‌آمپر تا ۱۲۵۰ کیلو ولت‌آمپر و بیشتر مورد استفاده قرار می‌گیرند.

اگر چه در برخی از استانداردها، ترانسفورماتورهای تا توان ۵۰۰۰ کیلو ولت‌آمپر را نیز به عنوان ترانسفورماتور توزیع طبقه‌بندی می‌کنند.

به دلیل اینکه ترانسفورماتورهای توزیع در ۲۴ ساعت شبانه روز (حتی زمانی که باری را تغذیه نمی‌کنند) فعال هستند،

کاهش تلفات آهنی از اهمیت بالایی در طراحی‌ها برخوردار است.

همچنین چون این ترانسفورماتورها معمولاً در حالت بار کامل کار نمی‌کنند (۸۰ درصد توان نامی)، لذا طوری طراحی می‌شوند که حداکثر راندمان را در بارهایی کمتر از مقدار ماکزیمم داشته باشند.

ترانسفورماتورهای توزیع بر اساس عوامل خاصی به گروه‌های مختلفی طبقه‌بندی می‌شوند مانند: محل نصب (هوایی، زمینی، زیرزمینی) نوع عایق  (غوطه ور در مایع یا خشک)، تعداد فاز (تک فاز یا سه فاز)، سطح ولتاژ و سطح عایق کاری در حالت ضربه‌ای.

با توجه به افزایش قیمت انرژی در کشور، استفاده از ترانسفورماتورهای تکفاز که دارای تلفات بی باری کمتری نسبت به ترانسفورماتورهای سه فاز هستند، سرمایه گذاری و هزینه های کمتری دربر دارد.

بنابراین برای بارهای تکفاز کوچک، ترانسفورماتورهای تکفاز اقتصادی ترین گزینه می باشند.

ابعاد و مشخصات فنی ترانسفورماتور تکفاز ۲۵kVA ایران ترانسفو:

1. استاندارد *IEC60076
2. ولتاژ اسمی: ۳۳kV
3. توان اسمی: ۲۵kVA
4. جریان خروجی نامی: ۱۰۸.۲A
5. نوع خنک کنندگی: *ONAN
6. نوع روغن: معدنی
7. LV بوشینگ : (DT ۱/۲۵۰(۲
8. HV بوشینگ: (۲)۲۰NF۲۵۰
9. فرکانس کارکرد: ۵۰
10. مدت زمان اتصال کوتاه: ۱
11. بیشنه دمای محیط: ۴۰
12. ارتفاع نصب: ۱۰۰۰ متر
13. فام رنگ: RAL7032
14. محفظه رطوبت گیر: دارد
15. روغن نما : دارد
16. فاصله چرخ ها: ۵۲۰ میلی متر
17. ابعاد ترانس ۲۵kVA تکفاز : 1230×653×696
